Проектирование и монтаж системы автоматического полива

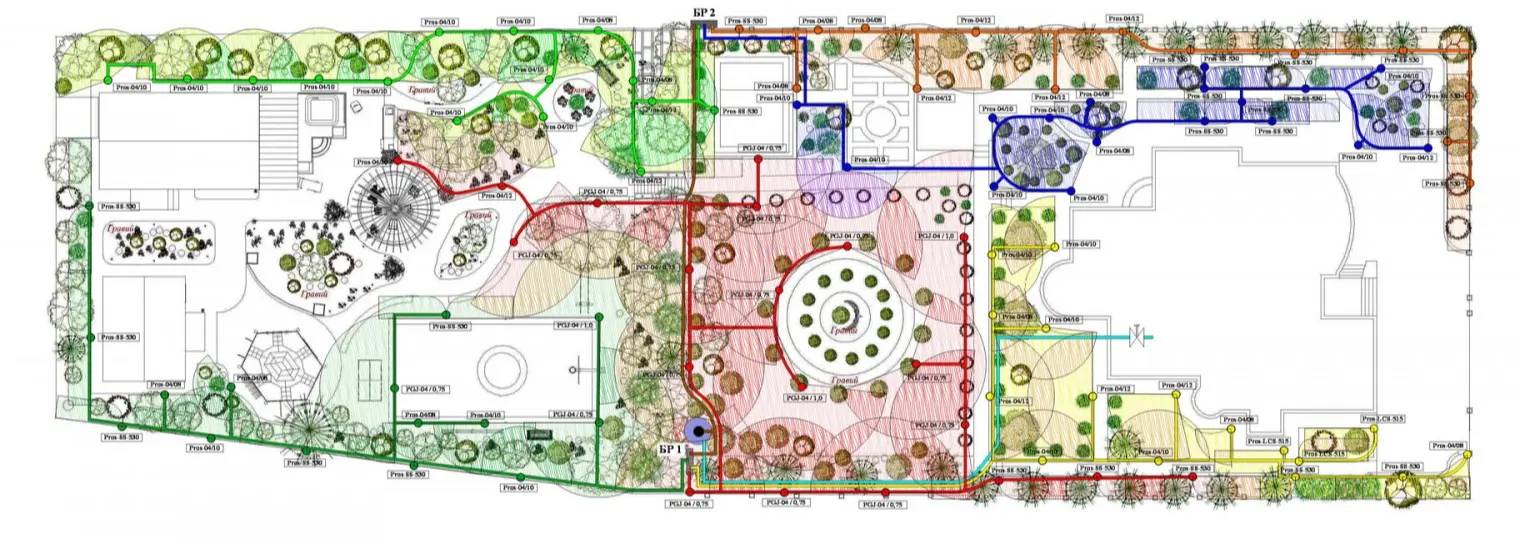

Для составления проекта полива, нам потребуется план вашего участка в масштабе. Также необходимо указать источник водоснабжения, его расположение и мощность.

На плане важно указать правильное расположение дома, положение дополнительных строений с привязками к забору и их размерами.
Если вы не хотите, чтобы на территории поливались дорожки, то все подходы к дому тоже следует нанести на бумагу.

Важно понимать, что если дорожки исключаются из зоны орошения - это приведет к удорожанию всего комплекса примерно на 20 - 30 процентов.

Чем более идеальным будет план, тем точнее и равномернее будет полив ваших растений. Это особенно важно при наличии различных типов зеленых насаждений с различными режимами орошения.

Ороситель – основной элемент системы автоматического полива. Существует 3 основных вида оросителей: роторы, статические дождеватели и импульсные дождеватели.

Какие оросители для какой зоны участка выбрать зависит от размера этой зоны (расстояния, на которое будет осуществляться полив). А также от необходимой плотности полива.

Роторы

Роторы поливают одной, редко двумя мощными струями. Это удобно тогда, когда при проектировании систем орошения мы хотим охватить как можно больше земли с помощью одного дождевателя. При поливе с помощью роторов важно, чтобы территория не была густо засажена, иначе часть воды будет оставаться на растениях и не доходить до некоторых участков.

Вееры

Веер - это в первую очередь насадка, которая устанавливается на тело спринклера, такого как, например, PROS-04.

Сам по себе спринклер поставляется с обычным промывочным соплом. После монтажа и промывки трубопровода промывочная насадка меняется на веерное сопло, которое и будет орошать участок.

Веерные насадки имеют радиус полива от 0,6 до 5,2 метров, а так же расход от 0,01 л/с до 1 кубометра в час.

Применяются вееры на густо засаженных территориях. Равномерный полив обеспечивается за счет большого расхода и плотного равномерного покрытия территории.

MP Rotator

Насадка MP Rotator - это то, чем может похвастаться фирма Hunter.

Выпуск ротаторов позволил снизить стоимость полива приусадебных участков на 30 - 50 процентов.

Все это благодаря тому, что данный тип сопел может охватывать в одиночку территории площадью 3,5 сотки.

Малый единовременный расход позволяет делать меньше зон орошения, что сокращает затраты на клапаны, трубу и обвязку.

Главным элементом в расчете системы дачного полива на количество зон, является электромагнитный клапан, соединенный проводом с контролером. Каждый электромагнитный клапан – это, соответственно, одна зона полива.

Автополив без емкости и насоса

Когда поливается небольшой участок или если у вас имеется собственная скважина с приличным напором и расходом воды - можно установить автоорошения не применяя емкость и насос.

Расчет системы полива в таком случае идентичен второму варианту, с той лишь оговоркой, что в данном случае диктующим фактором является диаметр начального трубопровода.

Автополив с установкой насоса и емкости

Это более правильный, даже скорее единственно верный способ организации дождевания для газона и растений.

Главным плюсом является то, что система становится независимой от внешних источников, не мешает водоразбору из прочих приборов. В общем полностью автономна.

Кроме того, вы не будете зависеть от исходных параметров источника водоснабжения и сможете полить любую территорию, независимо от качества водного источника для подключения.

Третьим преимуществом будет то, что вода в емкости нагреется до температуры окружающей среды, что любят растения.

Основная необходимость группировки обусловлена тем, что нельзя объединять разные типы оросителей на одном клапане. Также оросители группируются по видам растительности, на которую будет осуществляться полив.

Например, делая проект полива, нельзя установить на одну зону роторы и вееры. Так же нельзя совмещать веерные и ротаторные насадки ввиду разного режима орошения.

Проектирование систем орошения обязательно включает расчет давления в трубопроводе.

Расчет давления ведется по самому сложному клапану на участке. Он имеет самый высокий расход, его оросители требуют высокого давления, а также расположен наиболее высоко и отдаленно от источника воды.

Как происходит расчет автополива

Для начала мы определяем длину трубы от насоса до самого дальнего спринклера.

После этого нужно определить, какое давление нам необходимо на последнем спринклере. Обычно для частных территорий это 2,8 - 2,2 бар. (На ротаторы и вееры соответственно).

Далее принимаем по графику работы насоса рабочую точку в соответствии с расходом по зонам.

Рассчитываем диаметр труб так, чтобы потери от насоса до последнего спринклера были не более разницы между давлением на выходе и на последнем спринклере.

Чем меньше диаметр трубы, тем полив окажется дешевле.

Контролер основной элемент всей системы автополива. Поэтому этому этапу уделяется особое внимание. Крайне важно выбрать такой контролер, который будет соответствовать количеству зон полива на вашем участке.

Важно понять сможете вы установить пульт в отапливаемом помещении или придется устанавливать контроллер на улице.

Пульты бывают на 2 зоны, 4 зоны, 6, 8 и так вплоть до 99. Чем больше зон можно подключить на пульте, тем дороже будет контроллер.

Уличное исполнение увеличивает стоимость еще на 30%.

Необходим для вычисления максимально необходимого времени работы полива. Что позволит вам с одной стороны сэкономить воду на даче, а с другой – избежать ее нехватки в нужный момент.

Для обычной газонной травы требуется 3 - 4 мм осадков в сутки, чтобы она была изумрудно-зеленой.
